Kopel - CuNi44Mn - Fil de fer en acier inoxydable

Bande Kopel

L'équivalent international de l'

Marque Analogue W. Nr. Aisi Uns En Commander
MNMts43-0.5 CuNi44Mn1 Livraison du stock, en stock

Plus le point de vue est catégorique, moins nous connaissons le sujet. Karel Capek.

Composition

Le Kopel est un alliage de cuivre et de nickel qui contient 43-44 % de nickel (Ni), 2-3 % de fer (Fe), 0,5 % de manganèse (Mn). Le reste est constitué d'un pourcentage de cuivre (Cu). En termes d'avantages, cet alliage est proche d'un autre alliage cuivre-nickel - le constantan.

Avantages

Grande résistance à la corrosion et à la chaleur, il peut supporter des températures allant jusqu'à 800 °C sans perdre ses propriétés. Il présente une CEM thermique maximale lorsqu'il est associé au cuivre, au chromel et au fer. Le coefficient de température de la résistance électrique est minime. Cette propriété est unique à cet alliage.

Propriétés physiques

La densité est de 8,9 g/cm³, le coefficient de dilatation linéaire en fonction de la température est de 14-10-6 °C-1, la résistance électrique spécifique est de 0,5 μOh-mm2/m. La force électromotrice thermique à 100 °C est de 6,95 volts et augmente à 49,0 volts à 600 °C. Le point de fusion = 1290 °C, l'alliage est traité thermiquement à 1150 °C et recuit à 800-850 °C.

Applications

Le principal domaine d'application étant la pyrométrie, les thermocouples sont principalement utilisés sous forme de fils, plus rarement sous forme de bandes et de ronds. Les thermocouples à thermoélectricité maximale sont utilisés pour obtenir des données précises à basse température. Le cuivre, le fer et le chromel sont utilisés pour l'électrode positive et l'alumel, le constantan et le kopel pour l'électrode négative. Le meilleur thermocouple en termes de CEM thermique est le thermocouple chromel-copel (TCK). Il peut être utilisé pour des températures allant jusqu'à 800 °C, suivi du cuivre-cuivre et du fer-cuivre (jusqu'à 760 °C). Le Kopel est également utilisé pour fabriquer des fils de compensation. À cette fin, des fils de différents diamètres sont fabriqués, mais avec des spécifications strictes conformément à la norme GOST 3044-84. Le coût du fil dépend du diamètre du produit, plus le diamètre est petit, plus le prix est relativement élevé.

Composition chimique du cuivre MNMz 43-0,5 en % de métaux

Ni+Co Fe C Si Mn Cu Impuretés
42.5 - 44 ≤ 0.15 ≤ 0.1 ≤ 0.1 0.1 - 1 54.4 - 57.4 0,6 au total

Fournitures

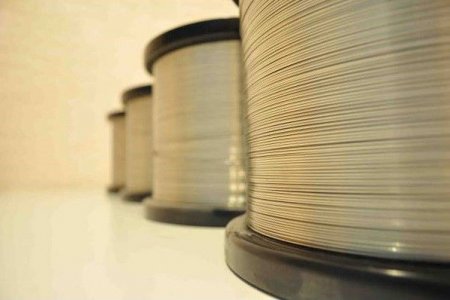

La qualité de kopel la plus courante est le MNMz 43-0.5. Il est fourni sous forme de fil (Ø 0,10 - 12,0 mm), sous forme ronde (Ø 12,0 - 100,0 mm) et sous forme de bande d'une épaisseur de 0,1 - 5,0 mm et d'une largeur de 3 - 600 mm.

Propriétés physiques de l'alliage kopel MNMC 43-0.5 à 20 °C

Dureté, alliage tendre HB 10 -1 Dureté, alliage dur HB 10 -1 Température de fusion, °C : Température de travail à chaud, °C : Température de recuit, °C :
= 85 - 90 MPa = 185 MPa 1290 1000 - 1150 800 - 850
