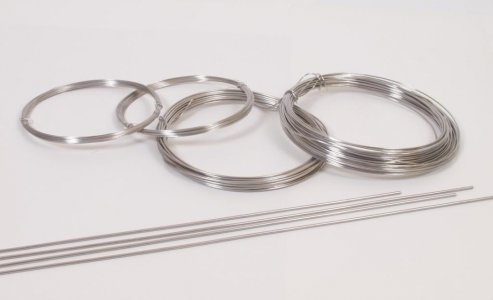

Fil pour thermocouples du fournisseur Evek GmbH

Un thermocouple (transmetteur de température à thermocouple) est un thermocouple utilisé dans les appareils de mesure et de transduction ainsi que dans les systèmes de contrôle et d'automatisation du chauffage, de la ventilation et de la climatisation.

Avantages des thermocouples

  • Large plage de mesure de la température
  • Mesure des températures élevées jusqu'à 1800 - 2200°C
  • Mesure des basses températures jusqu'à -50°C

Inconvénients

  • Il est difficile d'obtenir une précision supérieure à 1 °C, il faut utiliser des thermomètres à résistance ou des thermistances.
  • Les relevés sont influencés par la température de l'extrémité libre, pour laquelle une correction doit être apportée.
  • Erreur due aux variations de température à la soudure froide
  • Effet Peltier (lors de la lecture, il faut éliminer le courant qui traverse le thermocouple, car ce courant refroidit la soudure chaude et réchauffe la soudure froide).

Types de thermocouples

Les exigences relatives aux thermocouples sont définies dans la norme GOST 6616-94.

  • thermocouples platine-rhodium - TPP13 - Type R ; TPP10 - Type S
  • platine-nickel platine-nickel platine - TPR - Type B
  • Fer-cuivre-constantane (fer-cuivre-nickel) TZHK - Type J
  • cuivre-constantan (cuivre-cuivre-nickel) TMKn - Type T
  • nickrosil-nisil (nickel-chrome-nickel-silicium) THN - Type N
  • chromel-alumel - TXA - Type K
  • chromel-constantane ТХКн - Type E
  • Chromel-cuivre - TXK - Type L
  • Cuivre-cuivre - TMK - Type M
  • Silch-silicium - TCC - Type I
  • Tungstène-Tungstène-TVR - Type A-1, A-2, A-3

Comparaison des thermocouples

Le tableau ci-dessous décrit les propriétés de plusieurs types de thermocouples. Dans les colonnes de précision, T représente la température de la jonction chaude, en degrés Celsius. Par exemple, un thermocouple ayant une précision de B±0,0025G-T aura une précision de B±2,5°C à 1000°C.

Type de thermocouple CEI Plage de température °C (continue) Plage de température °C (courte durée) Classe de précision 1 (°C) Classe de précision 2 (°C)
K (alumel à chromel) 0 à +1100 -180 à +1300 ±1,5 -40 °C à 375 °C ±0,004xT 375 °C à 1000 °C ±2,5 -40 °C à 333 °C ±0,0075xT 333 °C à 1200 °C
J 0 à +700 -180 °C à +800 °C ±1,5 -40 °C à 375 °C ±0,004xT 375 °C à 750 °C ±2,5 -40 °C à 333 °C ±0,0075xT de 333 °C à 750 °C
N 0 à +1100 °C -270 à +1300 ±1,5 -40 °C à 375 °C ±0,004xT de 375 °C à 1000 °C ±2,5 -40 °C à 333 °C ±0,0075xT de 333 °C à 1200 °C
R 0 à +1600 °C R 0 à +1600 °C -50 à +1700 ±1,0 0 °C à 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C à 1600 °C ±1,5 0 °C à 600 °C ±0,0025xT 600 °C à 1600 °C
S 0 à 1600 S 0 à 1600 -50 à +1750 ±1,0 0 °C à 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C à 1600 °C ±1,5 0 °C à 600 °C ±0,0025xT 600 °C à 1600 °C
B +200 °C à +1700 °C 0 à +1820 ±0,0025xT de 600 °C à 1700 °C
T de -185 à +300 -250 à +400 ±0,5 de -40 °C à 125 °C}} ±0,004xT de 125 °C à 350 °C ±1,0 de -40 °C à 133 °C}} ±0,0075xT de 133 °C à 350 °C}}
E 0 à +800 de -40 °C à +900 °C ±1,5 de -40 °C à 375 °C ±0,004xT de 375 °C à 800 °C ±2,5 -40 °C à 333 °C ±0,0075xT de 333 °C à 900 °C
